Návod

Pripojenie externého motora

Platí len pre model EFCR 942

Odsávač pár nie je vybavený interným

motorom a treba ho pripojiť na externý

motor (získate ho osobitne).

Motor sa zapája do elektrickej siete

prostredníctvom vhodných prípojok.

Upozornenie!

Použite výlučne externý motor toho istého

výrobcu!

Pripojenie odvádzacej trubice na externý

motor.

V súlade platnými predpismi treba externý

motor inštalovať na dostatočne priestrannom

mieste.

Externý motor musí byť prepojený s odsávačom

prostredníctvom odvádzacej hadice

s dostatočným priemerom (minimálne 150 mm).

Upozornenie. Čím je odvádzacia hadica dlhšia,

tým je menší výkon.

Dĺžka odvádzacej hadice nesmie v žiadnom

prípade presiahnuť 7 metrov.

Všetok materiál, ktorý je potrebný na prepojenie

odsávača s externým motorom (hadice,

prípojný kábel atď.) sa nedodáva spolu so

spotrebičom a treba si ho objednať osobitne.

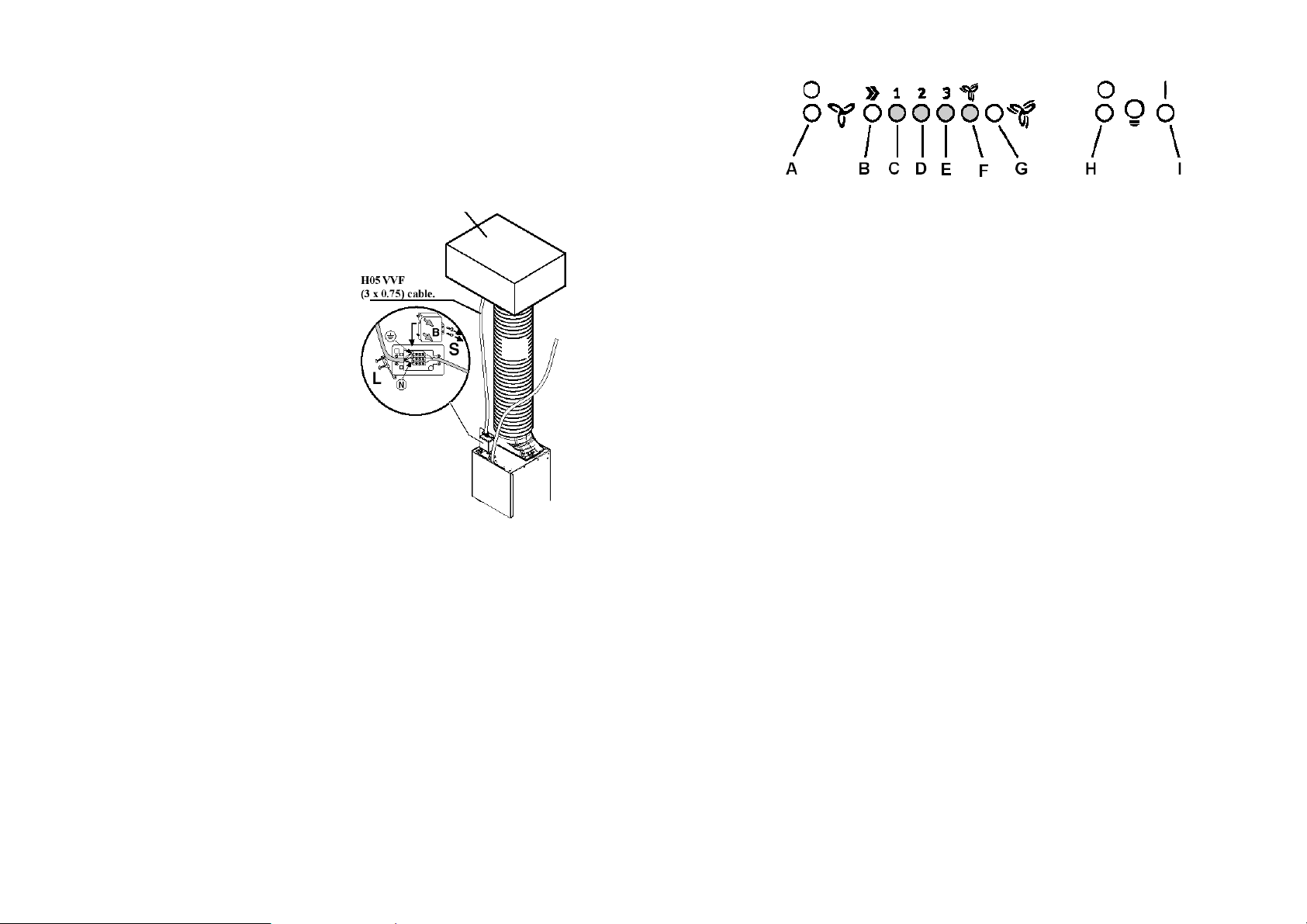

Zapojenie externého motora do elektrickej

siete

• Skontrolujte polohu skrinky rozvádzača "B"

na odsávači.

• Skrutky "S" odstráňte a otvorte veko

skrinky "B".

• Odstráňte skrutky "L" a otvorte prípojku.

• 3 skrutky 0,75x16 (pre bočné pripojenie

odsávača).

• Svorky kábla motora pripojte na prípojnú

lištu v skrinke rozvádzača "B" na odsávači.

• Skrutkami "L" zatvorte prípojku.

• Zatvorte veko "B" a skrutky "S" pevne

dotiahnite.

• Odsávač zapojte do elektrickej siete.

Externý motor (na externú inštaláciu)

942 121 135

Externý motor (na internú inštaláciu)

942 121 135

Ovládanie odsávača

Ovládací panel

Odsávač pár je vybavený výkonným

ventilátorom so štyrmi výkonovými stupňami.

Pri bežnom varení odporúčame zapnúť

odsávač pri nižšom výkonovom stupni a pri

mimoriadne vysokej koncentrácii kuchynských

výparov odporúčame zvoliť vyšší výkonový

stupeň.

Odsávač pár odporúčame zapnúť pár minút

pred začatím varenia a nechať v prevádzke

ešte asi 15 minút po skončení tepelnej úpravy

pokrmov, aby sa tak odstránili všetky pachy.

Ovládací panel sa nachádza na prednej strane

odsávača.

A - vypínač motora

B - zapínač a ovládač výkonového stupňa 1-2-

3-1-2

C - svetelný ukazovateľ výkonového stupňa 1

D - svetelný ukazovateľ výkonového stupňa 2 a

ukazovateľ nasýtenia tukového filtra (blikanie

ukazovateľa)

E - svetelný ukazovateľ výkonového stupňa 3 a

ukazovateľ nasýtenia filtra s aktívnym uhlím

(blikanie ukazovateľa)

F - svetelný ukazovateľ intenzívneho

výkonového stupňa

G - zapínač intenzívneho stupňa

Odsávač zotrvá v prevádzke s intenzívnym

stupňom 5 minút. Potom sa výkon prepne na

predtým nastavený stupeň, resp. sa vypne, ak

nebol nastavený žiadny výkonový stupeň.

Intenzívny výkonový stupeň odporúčame použiť

napríklad po skončení varenia, ak chcete zo

vzduchu odstrániť všetky zvyšné kuchynské

výpary.

H - vypínač osvetlenia

I - zapínač osvetlenia

Ak odsávač nebude fungovať tak, ako by mal,

skúste ho na 5 sekúnd odpojiť od elektrickej

siete, a potom znovu zapnúť. Ak porucha

pretrváva, obráťte sa na autorizované servisné

stredisko.

Kontrola tukového filtra a filtra

s aktívnym uhlím

Odsávač pár je vybavený systémom, ktorý

upozorňuje, kedy treba vyčistiť tukový filter,

resp. vymeniť filter s aktívnym uhlím

(v cirkulačnom režime).

Tento odsávač pár sa dodáva bez filtra

s aktívnym uhlím, preto je indikácia nasýtenia

vypnutá. Ak hodláte odsávač pár používať

v cirkulačnom režime, mali by ste ukazovateľ

zapnúť. Postupujte takto:

Naraz stlačte tlačidlá B a G a podržte ich

stlačené približne 3 sekundy. Najprv sa

rozsvieti len ukazovateľ nasýtenia tukového

filtra D. Keď sa rozsvieti aj ukazovateľ

nasýtenia filtra s aktívnym uhlím E, je

ukazovateľ nasýtenia zapnutý.

Ak chcete indikáciu nasýtenia vypnúť,

postupujte takto: Naraz stlačte tlačidlá B a G a

podržte ich stlačené približne 3 sekundy, kým

ukazovateľ E nezhasne.

Ukazovateľ nasýtenia tukového filtra D

Keď začne ukazovateľ D blikať, treba tukový

filter vyčistiť. Ukazovateľ sa rozsvieti približne

po 40 hodinách prevádzky. Pri čistení sa riaďte

pokynmi v kapitole Čistenie a ošetrovanie.

Ukazovateľ nasýtenia filtra s aktívnym

uhlím

Keď začne ukazovateľ C blikať, treba vymeniť

filter s aktívnym uhlím. Ukazovateľ sa rozsvieti

približne po 160 hodinách prevádzky. Pri

výmene sa riaďte pokynmi v kapitole Čistenie a

ošetrovanie.

Zrušenie indikácie nasýtenia

Po vyčistení tukového filtra, resp. výmene filtra

s aktívnym uhlím, stlačte tlačidlo A a podržte ho

stlačené 3 sekundy, kým príslušný svetelný

ukazovateľ D alebo E neprestane blikať.

Upozornenie! Zrušenie indikácie treba

vykonávať vtedy, keď sa odsávač nachádza

v režime nastavovania, preto netreba spotrebič

opájať od elektrickej siete.

obr. 10
