IV. Součásti aovládací prvky

Poznámka:

Právo na drobné změny vzhledu či konstrukce oproti vyobrazenému modelu vyhrazeno.

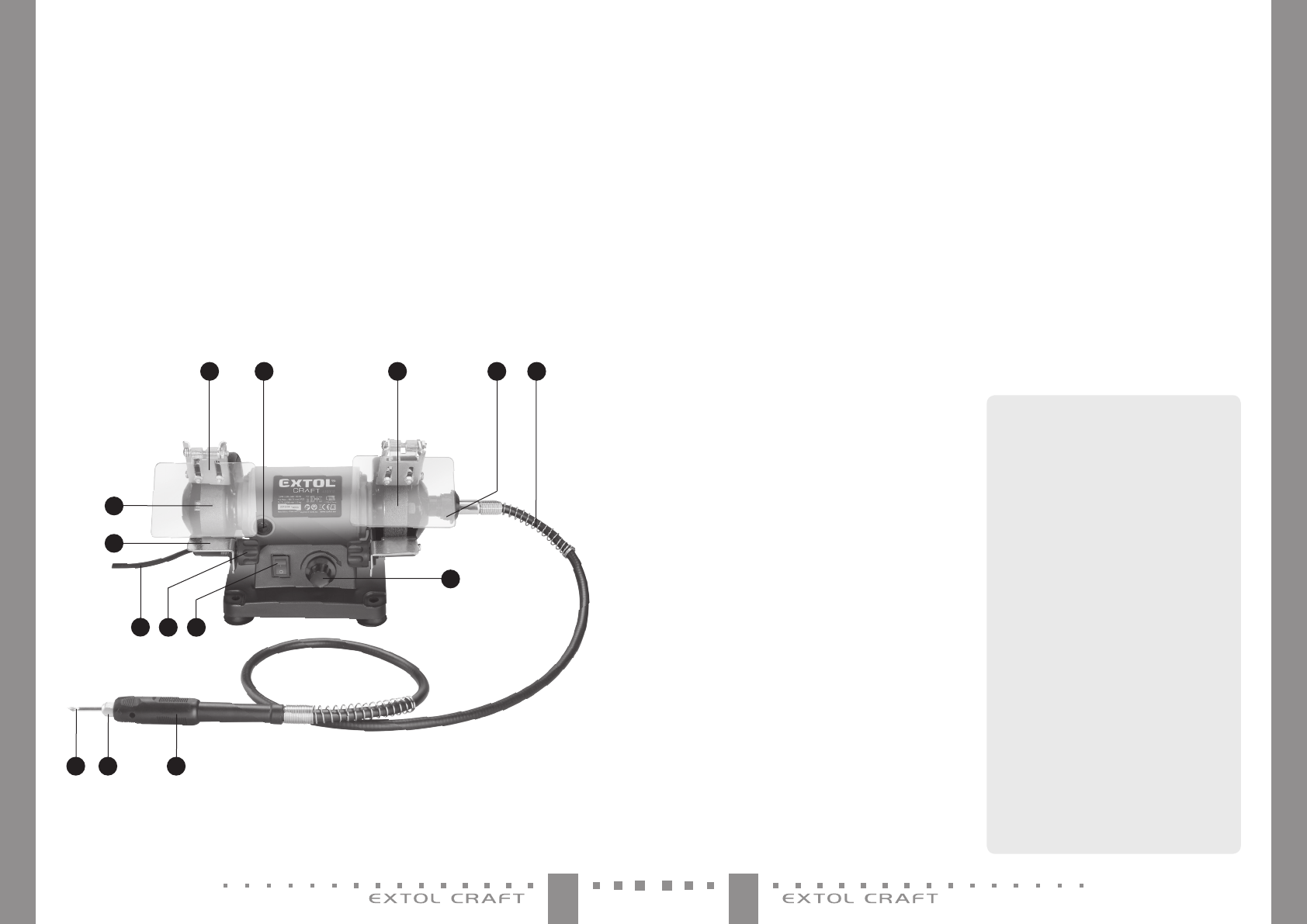

Obr.1, Popis-pozice

1. Regulace otáček

2. Provozní spínač

3. Připevňovací šroub opěrky obrobku

4. Opěrka obrobku

5. Kovoobráběcí brusný kotouč

6. Napájecí kabel

7. Ochranný kryt

8. Kryt pouzder uhlíkových kartáčů

9. Příruba bowdenu kbrusce

10. Bowden přímé brusky

11. Porézní brusný kotouč na čištění

12. Rukojeť

13. Matice upínací kleštiny

14. Pracovní nástroj

1

2

3

4

5

6

7 8 9 10

11

121314

Obr. 4

V. Příprava brusky kpoužití

• UPOZORNĚNÍ

y Před použitím si přečtěte celý návod kpoužití

aponechte jej přiložený uvýrobku, aby se sním

obsluha mohla seznámit. Pokud výrobek komukoli

půjčujete nebo jej prodáváte, přiložte kněmu

itento návod kpoužití. Zamezte poškození tohoto

návodu. Výrobce nenese odpovědnost za škody

či zranění vzniklá používáním přístroje, které je

vrozporu stímto návodem. Před použitím přístroje

se seznamte se všemi jeho ovládacími prvky asou-

částmi ataké se způsobem vypnutí přístroje, abyste

mohli ihned vypnout případě nebezpečné situace.

Před použitím zkontrolujte pevné upevnění všech

součástí azkontrolujte, zda nějaká část přístroje

není poškozena včetně přívodního kabelu. Za poško-

zení se považuje izpuchřelý přívodní kabel. Přístroj

spoškozenými částmi nepoužívejte azajistěte jeho

opravu vautorizovaném servisu značky Extol®.

y Zamezte používání přístroje dětmi, osobami se sníženou

pohyblivostí, smyslovým vnímáním nebo mentálním

postižením nebo osobám snedostatkem zkušeností

aznalostí nebo osobám neznalých těchto pokynů, aby

používaly toto nářadí. Děti si přístrojem nesmí hrát.

y Před sestavením, údržbou či vložením nástroje se vždy ujis-

těte, že je bruska odpojena od přívodu elektrického proudu.

SESTAVENÍ STOLNÍ BRUSKY

y Stolní brusku postavte na pevnou stabilní rovnou

adobře osvětlenou pracovní plochu asestavte ji dle

obr.4. Vpřípadě používání pouze stolní brusky není

nutné kní instalovat bowden spřímou bruskou.

1. Na horní stranu kovových krytů kotoučů nainsta-

lujte přední plastový průhledný ochranný kryt

usazený v posunovatelném držáku dle obr.4,

pozice 7. Kovové držáky pro plastové průhledné kryty

je možné nainstalovat pouze z přední strany kovového

krytu kotouče, aby bylo možné měnit jejich výšku v

závislosti na výšce (opotřebení) kotouče. K usazení prů-

hledných plastových krytů do kovového držáku je nutné

vyvinout určité úsilí k jeho vmáčknutí mezi oka držáku,

aby plastové kryty samovolně nespadávaly. V případě,

že je vzdálenost mezi oky kovového držáku příliš malá,

mírně je roztáhněte na minimální potřebnou vzdálenost

kleštěmi. Průhledný plastový kryt v kovovém držáku a

kovový držák plastového krytu řádně připevněte šrouby,

aby nemohlo dojít k jejich uvolnění během chodu brus-

ky. Kovové držáky nesmí sklouznout na rotující kotouč,

mohlo by dojít k nebezpečným situacím.

• UPOZORNĚNÍ

y Nikdy nepoužívejte brusku bez obou nainstalovaných

nepoškozených horních plastových akovových ochran-

ných krytů kytouče, protože by mohlo dojít ke zranění

obsluhy případně vymrštěnými předměty. Kovový

ochranný kryt slouží jako lapač jisker při broušení

amusí být kompletní snainstalovanou přední stranou.

2. Přišroubujte opěrky obrobku (opěrný stoleček)

(obr.4, pozice 4) a nastavte jejich vzdálenost od

kotouče podle velikosti obrobku a stupni opotře-

bení kotouče, přičemž se nesmí dotýkat kotouče.

Opěrky slouží jako opora obrobku při broušení a tím i jako

ochrana proti případnému zpětnému vrhu a také umožňu-

je držet brusnou rovinu. Opěrku řádně připevněte šrouby.

3. Zkontrolujte opotřebení astav kotoučů.

• UPOZORNĚNÍ

y Pokud průměr kotouče nepřesahuje mini-

mální velikost vymezenou hranou kovové-

ho krytu kotouče, vyměňte jej za nový se

stejnými rozměrovými parametry.

y Kotouč musí být určen pro tento typ brusky,

musí lícovat spřipevňovacími prvky brusky

abýt připevněn originálními díly výrobce.

y Použitý kotouč nesmí být určen pro nižší

otáčky, než jsou maximální otáčky brusky,

protože by se mohl při vyšších otáčkách

brusky než pro které je určen, rozpadnout.

y V případě použití drátěných kotoučů nesmí

být použity otáčky vyšší než 1/3 max. rych-

losti otáčení, protože při vyšších otáčkách

by se uvolňovaly dráty zkotouče amohlo

by dojít ke zranění obsluhy.

y Před instalací kotouče jej zkontrolujte,

zda není nikterak poškozen, např. nejeví-

-li známky popraskání zprohýbání apod.

Poškozené kotouče nepoužívejte.

y Před spuštěním brusky musí být kotouč

řádně připevněn všemi originálními při-

pevňovacími prvky, aby nedošlo kjeho

uvolnění či vymrštění při otáčkách.
