CZCZ
Úvod
Vážený zákazníku,
děkujeme za důvěru, kterou jste projevili značce Extol zakoupením tohoto výrobku. Výrobek byl podroben
zevrubným testům spolehlivosti, bezpečnosti akvality předepsaných normami apředpisy Evropské unie.
Sjakýmikoli dotazy se obraťte na naše zákaznické aporadenské centrum:
www.extol.eu
Fax: +420 225 277400, tel.: +420 222 745130
Výrobce: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Česká republika
Datum vydání: 8. 1. 2013
I. Technické údaje
Objednávací číslo 414121 414141 414163
Příkon (W) 400 750 1100
Maximální průtok (l/h) *) 8000 13000 16500
Maximální dopravní výška (výtlak) (m) *) 5 8 11
Maximální hloubka ponoru čerpadla (m) 7 7 7
Průměr koncovky výtlačného tvoru (") 1“, 1-1/4“, 1-1/2“
Délka přívodního kabelu (m) 10
Hmotnost (kg) 4,5 5,9 7
Napájecí napětí 230 V~50 Hz
Krytí IPX8
Třída izolace I
Maximální průměr rozptýlených částic vkapalině (mm) 30 35 35
Rozmezí pH čerpané kapaliny 4 až 10
Rozsah teploty čerpané kapaliny (°C) 0 až 35
Rozsah teploty okolního vzduchu (°C) 5 až 35
Materiál těla čerpadla plast plast nerez
*) Maximální dopravní výška čerpané kapaliny amaximální průtok čerpadla jsou uváděny za ideálních podmínek.
Průtok čerpadla se úměrně snižuje se zvyšující se délkou hadice ahustotou čerpané kapaliny, se vzrůstajícím výš-
kovým rozdílem mezi polohou čerpadla akoncem hadice, odporem hadice, sklesající teplotou vody nebo poklesem
napětí vsíti.
II. Rozsah dodávky
Elektrické ponorné čerpadlo 1 ks
Návod kpoužití 1 ks
III. Charakteristika-účel
použití
Elektrická ponorná čerpadla Extol Craft 414121, 414141
a 414163 jsou určena k čerpání užitkové vody z povrcho-
vých zdrojů jako např. z rybníka, potoka, požární nádrže,
bazénu apod. pro použití v zahradách domácích a rekre-
ačních objektů.
Vzhledem k velké průchodnosti částic je lze použít
k čerpání i znečištěné vody, nikoliv však kalů, hustých
sedimentů a vody s obsahem abrazivních částic jako např.
písku či štěrku.
IV. Součásti aovládací
prvky

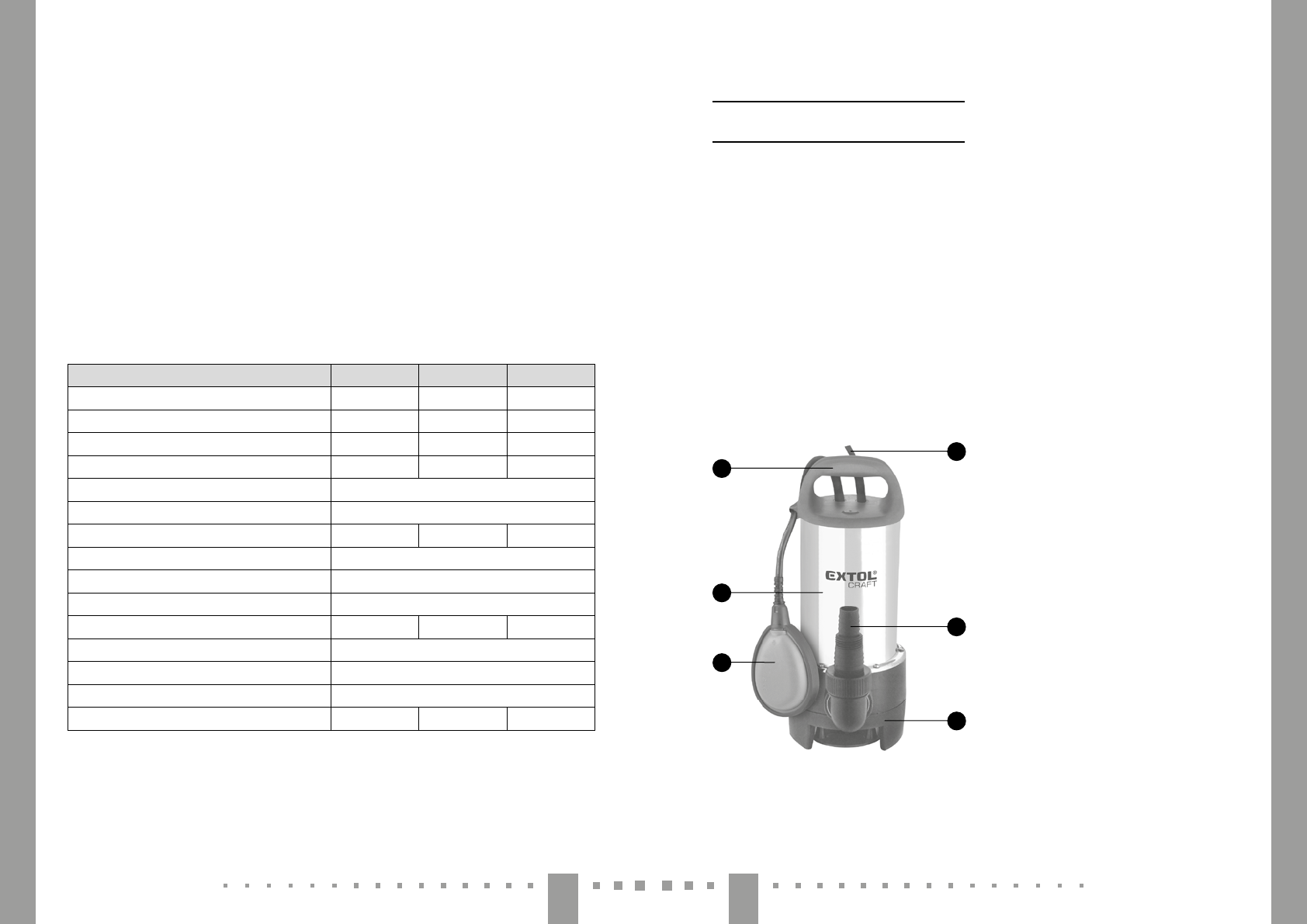

Obr.1
5
6
1
2
3
4
Obr.1, Pozice-popis
1. Plovákový spínač
2. Madlo
3. Tělo čerpadla
4. Podstavec
5. Koncovka výtlačného otvoru
6. Přívodní kabel
• UPOZORNĚNÍ:
Čerpadlo popsané na Obr.1 je model 414163. Zbývající
modely se vzhledově liší.
V. Před uvedením do
provozu
• UPOZORNĚNÍ
• Ujistěte se, že přívodní kabel čerpadla je odpojen od
přívodu elektrického proudu.
• Pozorně si přečtěte všechny níže uvedené bezpečnostní
pokyny.
1. Kontrola
- Proveďte vizuální kontrolu přívodního kabelu
(Obr.1, pozice 6) aplovákového spínače (Obr.1, pozice
1), zda nejsou poškozeny.
- Zkontrolujte, zda je čistý prostor oběžného kola
čerpadla (Obr.4).
- Zkontrolujte volné otáčení aopotřebení oběžného
kola (Obr.4).
2. Na závit výtlačného otvoru čerpadla našroubujte
koncovku výtlačného otvoru (Obr.1, pozice 5).
Na koncovku výtlačného otvoru (Obr.1, pozice 5) při-
pevněte výtlačnou hadici nebo trubku, jejíž průměr
není menší než průměr výtlačného otvoru azároveň
je zmateriálu, který je odolný proti účinkům čerpané
kapaliny (např. zPVC).
3. Přizpůsobte délku kabelu plovákového spínače
(Obr.1, pozice 1) výšce hladiny, ve které má dojít
ksamočinnému vypnutí čerpadla. Pro správnou
funkci plovákového spínače zajistěte, aby vzdálenost
mezi plovákem aúchytem kabelu nebyla příliš malá.
Správné fungování plovákového spínače ověřte
ponořením čerpadla do nádoby svodou arukou
plovák umístěte do horní polohy apostupně jím
pohybujte dolů. Čerpadlo by mělo příslušně reagovat
zapnutím anásledným vypnutím elektromotoru.
Přesvědčte se také otom, že se plovák nedotkne
