CZCZ

2. Kryt našroubujte řádně zpět adobře dotáhněte.

Kryt musí dobře těsnit, aby se do skříně nedo-

staly kamínky atd. při sekání/vrtání.

VYJMUTÍ NÁSTROJE ZSDS UPÍNACÍ HLAVY

y Stlačte SDS plus hlavu avložený nástroj zhlavy vyjměte.

Poté upínací hlavu uvolněte.

NASTAVENÍ REŽIMU PRÁCE

y Přepínač režimu práce přetočte do pozice symbolu

kladiva pro režim sekání nebo symbolu kladiva avrtáku

pro režim vrtání spříklepem. Přetočení přepínače musí

předcházet stisknutí odjišťovacího tlačítka na přepínači.

Pokud je přepínač přetočen do správné pozice nastavení

pracovního režimu, tak dojde kzacvaknutí přepínače

avyskočení odjišťovacího tlačítka na přepínači.

Obr. 6

• VÝSTRAHA

y Přenastavení režimu práce nikdy neprovádějte za

chodu nářadí! Režim práce lze přenastavit pouze při

uvolněném provozním spínači apokud se upínací hlava

neotáčí.

V. Regulace otáček/

zapnutí/vypnutí

• VÝSTRAHA

y Před použitím kladiva zkontrolujte pevné upevnění

všech součástí azkontrolujte, zda nějaká část přístroje

jako např. bezpečnostní ochranné prvky nejsou poško-

zeny, či špatně nainstalovány či zda nechybí na svém

místě. Rovněž zkontrolujte, zda není poškozena izolace

přívodního kabelu. Za poškození se považuje izpuchřelá

izolace. Přístroj spoškozenými nebo chybějícími částmi

nepoužívejte azajistěte jeho opravu či náhradu vauto-

rizovaném servisu značky Extol®- viz kapitola Servis

aúdržba nebo webové stránky vúvodu návodu.

1. Před zapojením přívodního kabelu do zásuvky sel.

napětím zkontrolujte, zda hodnota napětí vzásuvce

odpovídá hodnotě uvedené na štítku na nářadí. Nářadí

lze používat vrozsahu napětí 220-240 V~50 Hz.

2. Koncovku přívodního kabelu zasuňte do zásuvky el.

proudu. Přítomnost napětí vkladivu je signalizována

rozsvícením horní LED kontrolky.

3. Regulačním kolečkem (obr.1, pozice 10) nastavte

otáčky. Nejnižší otáčky jsou na stupni 1a nejvyšší na

stupni 6. Správně nastavené otáčky jsou důležité pro

efektivitu akvalitu provedené práce. Nejprve nastav-

te nižší otáčky apoté lze otáčky případně zvýšit.

4. Nářadí uveďte do chodu stisknutím provozního spína-

če (obr.1, pozice 8).

POZNÁMKA:

y Kladiva mají funkci soft start spozvolným náběhem

otáček, což zvyšuje bezpečnost při práci (snížení případ-

ných reakčních rázů) amenší startovací proud.

VYPNUTÍ

y Pro vypnutí uvolněte provozní spínač.

y V případě poškození by se mohly dostat mechanické

částice do upínacího mechanizmu, což by mohlo

upínací systém poškodit.

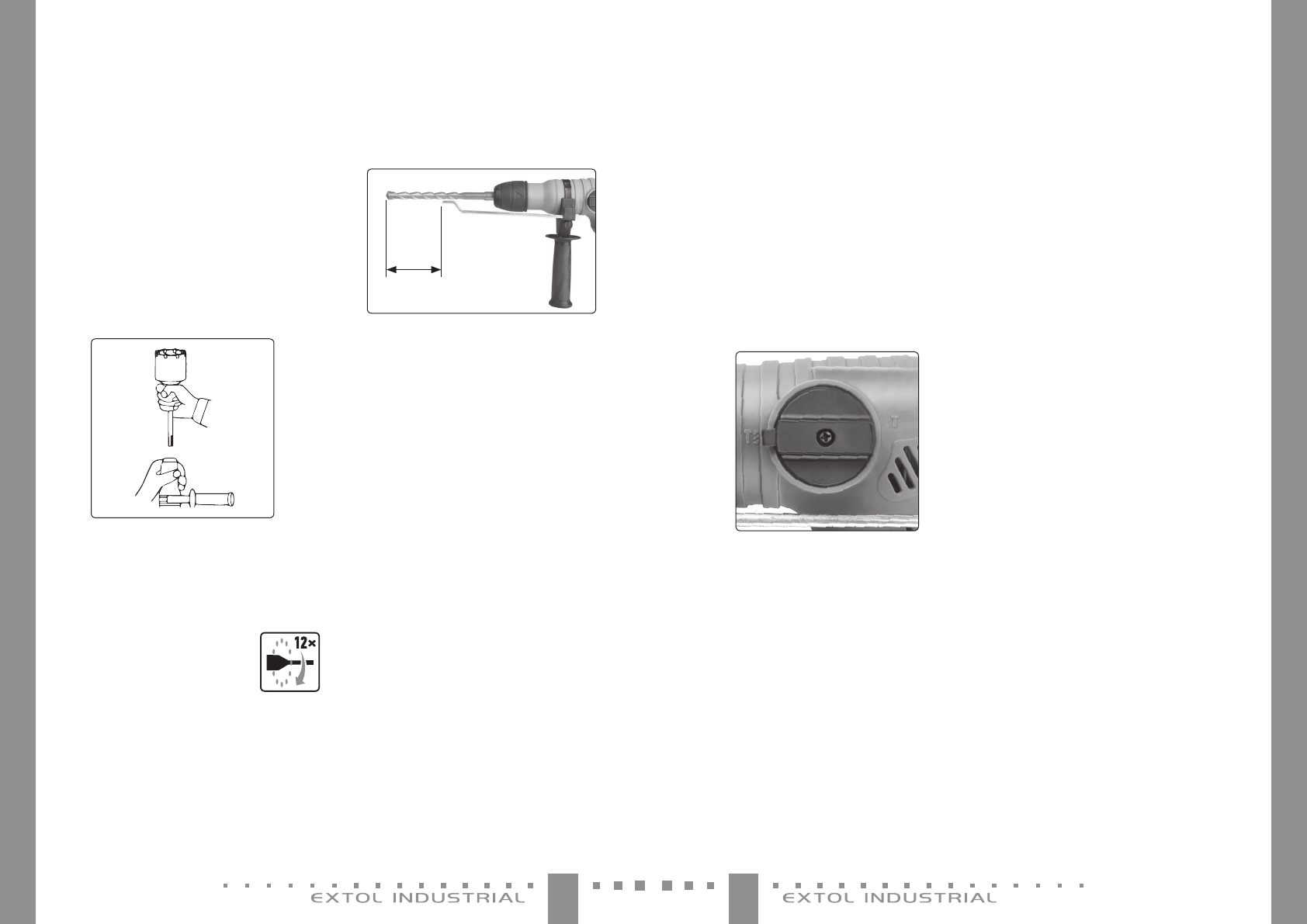

4. Do upínací hlavy kladiva zasuňte pracovní

nástroj (obr. 4)

4a) Stlačte SDS upínací hlavu.

4b) Nástroj sSDS stopkou za přítlaku přiložte khlavě

apootáčejte jím, dokud se nástroj nezasune do

drážek SDS upínací hlavy.

4c) Nástroj do hlavy zasuňte až nadoraz apak hlavu

uvolněte.

4d) Tahem rukou za nástroj se přesvědčte, zda je

pevně uchycen vupínacím systému.

Obr. 4

NASTAVENÍ SEKÁČE DO 1Z 12 POLOH

y Pro nastavení sekáče do 1z 12 poloh přepněte přepínač

režimu práce (obr.1, pozice 2) do polohy symbolu sekáče

na těle kladiva a sekáč otočte do požadované polohy

-sekáč však bude po zaaretování zajištěn vnejbližší

možné poloze, tj. v1 z12. Následně pře-

pněte přepínač režimu práce do polohy

sekáče arukou sekáčem pootočte, aby

došlo kjeho zamčení vnejbližší možné

poloze.

INSTALACE HLOUBKOVÉHO DORAZU

y Pro potřebu odměření hloubky vrtaného/vykružova-

ného otvoru je možné do otvoru rukojeti před jejím

zasunout hloubkový doraz anastavit jej na potřebnou

hloubku vrtu.

Vzdáleností mezi koncem dorazu akoncem vrtáku je

vymezena hloubka vrtaného otvoru, viz obr.5.

1. Povolte šroub (obr.1, pozice 4) na rukojeti ado

otvoru zasuňte hloubkový doraz.

2. Hloubkovým dorazem nastavte požadovanou

hloubku otvoru (obr. 5) adoraz poté zajistěte

utažením křídlové matice.

Obr. 5

• UPOZORNĚNÍ

y Pro zašroubování šroubu pro upnutí hloubkového

dorazu je nutná přítomnost matky zasunuté vhorní

části rukojeti.

KONTROLA MNOŽSTVÍ VAZELÍNY VE SKŘÍNI

y Před uvedením kladiva do chodu zkontrolujte množství

maziva (vazelíny) ve skříni. Ve skříni musí být dosta-

tečné množství vazelíny (mechanika musí být pokryta

přiměřeným množstvím vazelíny).

• UPOZORNĚNÍ

y Nedostatečné množství maziva ve skříni způsobí

její poškození. Zajistěte, aby se do skříně nedostaly

kamínky, stavební prach adalší nečistoty, které by ji

poškodily.

1. Hexovým klíčem odšroubujte kryt pro aplikaci

maziva do skříně (obr.1, pozice 3) azkontrolujte

množství maziva ve skříni.

y Maziva by mělo být ve skříni přiměřeně tolik, aby

mechanické části byly ponořeny do vazelíny.

V případě potřeby do klikové skříně doplňte vazelí-

nu ze zásobní nádobky dodávané skladivem.

Nepoužívejte žádnou náhradu za strojní vazelínu,

např. tekuté rostlinné nebo motorové oleje, medi-

cinální vazelínu. Ktomuto účelu musí být použita

pouze originální, případně jiná strojní vazelína.
