Návod

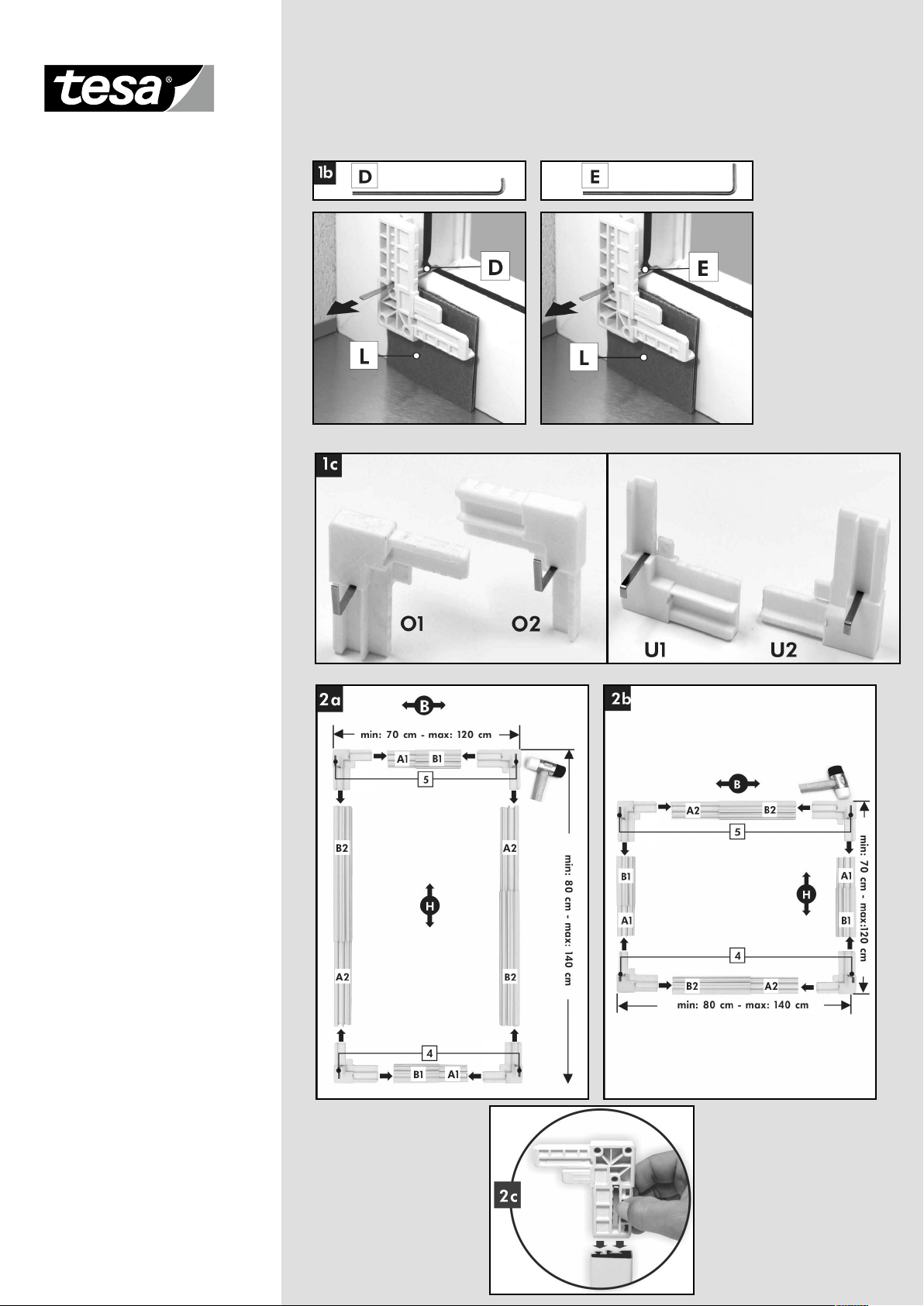

Obr. 1b

- Vložte zavesný háčik D do otvoru v

rohovej spojke C. Potom celú zostavu

priložte k spodnému ľavému rohu

okenného rámu (z pohľadu z vonkajšej

strany)

- Umiestnite rohovú spojku C užšou

stranou smerom hore.

- Háčik ohnite rovnako ako v odstavci 1a

Týmto pripravíte zostavu U2.

- Nakoniec pripravte pomocou

závesného háčika E a rohovej spojky C

zostavu O2.

Obr. 1c

Zostava O1 a O2 = horné rohové spojky

rámu s dlhým háčikom (C+E)

Zostava U1 a U2 = dolné rohové spojky

rámu s krátkym háčikom (C + D)

2. Spojte profily do teleskopu a

zostavte rám

Vyberte pre aký druh okna bude rám

zostavený - na výšku či na šírku.

Obr. 2a: Rozmer okna na výšku: H > B

Obr. 2b: Rozmer okna na šírku: H < B

- Stlačte ohnutú časť závesného háčika

v rohovej spojke C a zostavu vložte do

hliníkového profilu.

DÔLEŽITÉ: Uistite se, že ohnutá časť

závesného háčika je celá vložená do

profilu!

- Pomocou gumovej paličky doklepnite

do roviny rohovú spojku do profilu.

- V prípade že rohová spojka ide

zasunúť len obtiažne, použite pre

zatlčenie drevenný kolík, cez ktorý

spojku priklepnete. Tento kollík zabráni

poškodeniu spojky.

Týmto spôsobom spojte najskôr všetky

rohové spojky s dvoma zodpovedajúcimi

profilmi.

- Až potom spojte vnútornú a vonkajšiu

časť teleskopu do seba a vytvorte

obdĺžnikový rám.

DÔLEŽITÉ: Pokiaľ bude rám umiestnený

na výšku, musia byť rohové zostavy O1

a O2 s dlhšími háčikmi umiestnené na

hornej strane rámu a zostavy U1 a U2

na spodnej strane.

V tomto prípade všetky háčiky zvierajú

pravý uhol k rámu.

Montážny návod

Hliníkový teleskopický rám do okna so

sieťkou proti hmyzu
