Návod Extol 405234 Okružná píla

Návod

32

CZCZ

Úvod

CZ

Vážený zákazníku,

děkujeme za důvěru, kterou jste projevili značce Extol® zakoupením tohoto výrobku.

Výrobek byl podroben testům spolehlivosti, bezpečnosti akvality předepsaných normami apředpisy Evropské unie.

S jakýmikoli dotazy se obraťte na naše zákaznické aporadenské centrum:

www.extol.cz info@madalbal.cz

Tel.: +420 577 599 777

Výrobce: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Česká republika

Datum vydání: 25. 9. 2019

I. Charakteristika –účel použití

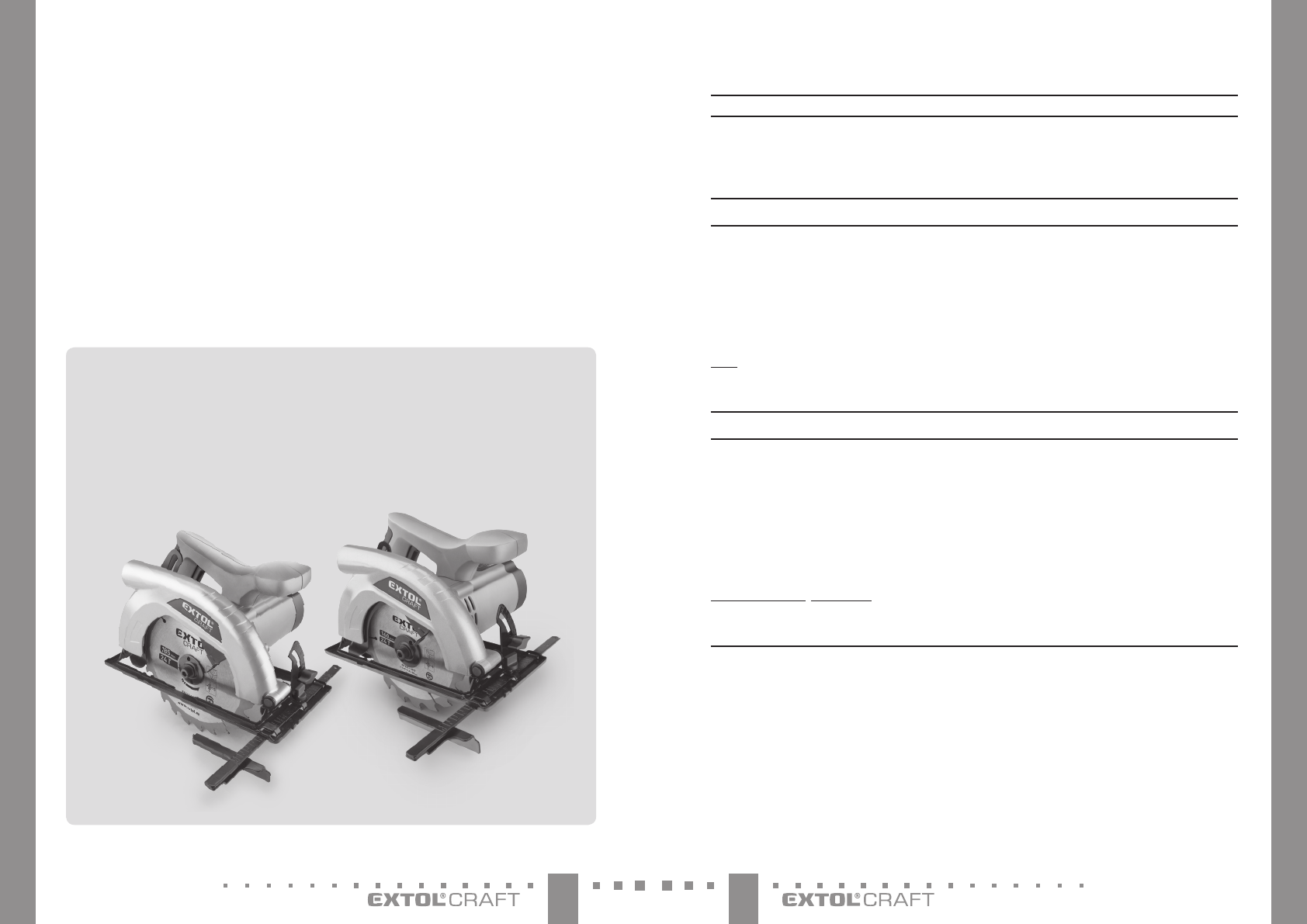

9 Kotoučová pila Extol® Craft 405224

a Extol® Craft 405234 je určena kprovádění

příčných, podélných ašikmých řezů do dřeva adře-

věných materiálů.

9 S použitím příslušných řezných kotoučů na kov

lze řezat itenké měkké neželezné kovy (např.

hliník, měď) či plast. Řezání železných kovů je

nepřípustné.

9 Horní ochranný kryt kotouče umožňuje připojit

vnější odsávání pilin, čímž lze snížit prašnost při

práci.

9 Příjemný způsob aretace vřetena prostřednictvím

tlačítka zvyšuje komfort při výměně kotouče.

9 Pila je určena pro kutilské práce při použití

vdomácích dílnách.

II. Technické údaje

Označení modelu/Objednávací číslo 405224 405234

Příkon 1200 W 1200 W

Otáčky bez zatížení 4800 min

-1

4800 min

-1

Napájecí napětí 220-240 V~50 Hz 220-240 V~50 Hz

Nastavitelný úhel sklonu řezu 0-45° 0-45°

Specifikace pilového kotouče, který je součástí pily

Průměr kotouče 160 mm 185 mm

Tloušťka těla kotouče 1,3 mm ± 5 % 1,3 mm ± 5 %

Tloušťka SK plátku kotouče 2,0 mm ± 5 % 2,0 mm ± 5 %

Šířka řezu 2,3 mm ± 5 % 2,3 mm ± 5 %

Průměr otvoru kotouče pro upnutí 20 mm 20 mm

Počet zubů kotouče 24 T 24 T

Prořez

1)

y při úhlu sklonu 0° (pravý úhel) 55 mm 65 mm

y při úhlu sklonu 45° 35 mm 43 mm

Rozměr základové desky 25,5 cm ×12,5 cm 28 cm ×13 cm

Materiál základové desy ocel ocel

Hladina akustického tlaku L

pA

;

nejistota K=±3 98,83 dB(A) 98,83 dB(A)

Hladina akustického výkonu L

WA

;

nejistota K=±3 109,83= dB(A) 109,83= dB(A)

Krytí IP20 IP20

Hmotnost skotoučem (bez kabelu) 3,3 kg 3,5 kg

Třída ochrany II.; dvojitá izolace II.; dvojitá izolace

Max. hladina vibrací a

h

(součet tří os)

Hlavní rukojeť (nejistota K=±1,5) 4,65 m/s

2

4,65 m/s

2

Přední rukojeť (nejistota K=±1,5) 2,64 m/s

2

2,64 m/s

2

1)

Uvedeného prořezu (maximální hloubky řezu) je

dosaženo spoužitím pilového kotouče oprůměru

uvedeném vtechnických údajích pro daný model pily.

y Deklarovaná souhrnná hodnota vibrací adeklarovaná

hodnota emise hluku se změřila vsouladu se standardní

zkušební metodou asmí se použít pro porovnání jed-

noho nářadí sjiným. Deklarovaná souhrnná hodnota

vibrací adeklarovaná hodnota emise hluku se smí také

použít kpředběžnému stanovení expozice.

• VÝSTRAHA

y Emise vibrací ahluku během skutečného používání

nářadí se může lišit od deklarovaných hodnot vzávislos-

ti na způsobu, jakým se nářadí používá, zejména jaký se

opracovává druh obrobku.

y Je nutné určit bezpečnostní měření kochraně obsluhu-

jící osoby, která jsou založena na zhodnocení expozice

ve skutečných podmínkách používání (počítat se všemi

částmi pracovního cyklu, jako je čas, po který je nářadí

vypnuto akdy běží naprázdno kromě času spuštění).
