Návod Tesa Alu Telescope Sieťka proti hmyzu

Potrebujete príručku pre svoj Tesa Alu Telescope Sieťka proti hmyzu? Nižšie si môžete bezplatne prezrieť a stiahnuť príručku vo formáte PDF v slovenskom jazyku. Tento produkt má momentálne 1 často kladenú otázku, 0 komentárov a má 0 hlasov. Ak toto nie je manuál, ktorý chcete, kontaktujte nás.

Je váš výrobok pokazený a nepodarilo sa vám problém odstrániť pomocou pokynov v návode? Prejdite na portál Repair Café, kde nájdete bezplatné servisné služby.

Návod

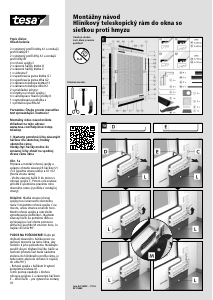

Montážny návod

Hliníkový teleskopický rám do okna so

sieťkou proti hmyzu

Obsahuje drobné

časti, ktoré je možné

prehltnúť.

Popis dielov

Obsah balenia

2 x vnútorný profil krátky A1 a vonkajší

profil krátky B1

2 x vnútorný profil dlhý A1 a vonkajší

profil dlhý B1

4 x rohové spojky C

2 x závesné háčiky krátke D

2 x závesné háčiky krátke E

1 x sieťovina F

2 x upevňovacia guma krátka G1

4 x upevňovacia guma dlhá G2

2 x zábrana teleskopu krátka H1

2 x zábrana teleskopu dlhá H2

2 x priehľadné úchyty I

4 x krytky na rohové spojky J

4 x samolepiace fixačné prúžky K

1 x vymedzovacia podložka L

1 x prítlačná špachtľa M

Poznámka: Čítajte prosím starostlivo

text sprevázdajúci ilustrácie!

Montážny video návod môžete

zhliadnuť na tejto adrese:

www.tesa.com/help/insect-stop-

teleskop

1. Nastavte potrebnú šírku závesných

háčikov dľa skutočnej hrúbky

okenného rámu

Všetky čtyri háčiky možno do

správnej šírky ohnúť na spodnej

strane rámu okna

Obr. 1a

Príprava a montáž rohovej spojky a

správne ohnutie závesných háčikov U1

/ U2 (spodná strana rámu) a O1 /O2

(horná strana rámu)

- Vložte závesný háčik D do otvoru v

rohovej spojke C. Potom celú zostavu

priložte k spodnému pravému rohu

okenného rámu (z pohľdu z vonkajšej

strany)

Dôležité: Hladká strana rohovej

spojky musí smerovať k okennému

rámu! Umiestnite rohovú spojku C na

miesto, užšou stranou smerom hore.

Medzi rohovú spojku a rám vložte

vymedzovaciu podložku L. Nastavte

závesný háčik na potrebnú dĺžku a

vyčnievajúcu časť ohnite pomocou

prítlačnej špachtle M smerom hore, čo

najviac do uhla 90°.

POZOR NA POŠKODENIE! Dajte pri

ohýbaní závesného háčika pozor na

gumové tesnenie na ráme okna, aby

nedošlo k jeho poškodeniu. Neváhajte

použiť silu pri ohýbaní háčika: háčik sa

nezlomí (ohnutá časť bude následne

vložená do hliníkového profilu rámu, je

teda nutné aby bola ohnutá čo najviac

do uhla 90°)

- Rohová spojka s háčikom D vytvorí

kompletnú zostavu U1.

Tento postup opakujte s druhou

rohovou spojkou C a závesným háčikom

E – dlhší háčik – pre vytvorenie zostavy

O1.

tesa Art 55202 – V1.16

RZ 25660

Potrebné náradie:

Stiahnuť návod v slovenčine (PDF, 1.53 MB)

(Myslite ekologicky a návod si vytlačte, len ak je to naozaj potrebné)
